Konstrukcja bieżnika kół pociągu: dlaczego koła stożkowe zapewniają stabilność na zakrętach

Koła pociągów należą do najważniejszych elementów nośnych pojazdów szynowych. Ich geometria bezpośrednio wpływa na bezpieczeństwo, stabilność jazdy, zużycie i zdolność pokonywania zakrętów.

Zrozumienie konstrukcji bieżnika kół pociągu jest niezbędne dla inżynierów kolei, producentów taboru i specjalistów ds. zaopatrzenia.

1. Naprężenie stykowe kół pociągu i rozkład obciążenia

Koło pociągu utrzymuje cały ciężar pojazdu. Jednakże powierzchnia styku bieżnika koła z szyną jest wyjątkowo mała.

W momencie kontaktu naprężenie kontaktowe może sięgać nawet 1000 MPa.

Z powodu tego ekstremalnego naprężenia styku koło-szyna:

· Koła pociągu są wykonane z kutej stali o wysokiej wytrzymałości.

· Wymagana jest doskonała odporność na zużycie.

· Odporność na zmęczenie ma kluczowe znaczenie dla długiej żywotności.

· Precyzyjna obróbka cieplna zapewnia niezawodność konstrukcji.

Solidna stalowa konstrukcja gwarantuje wytrzymałość i trwałość, chociaż zwiększa również masę koła i hałas toczenia.

2. Co to jest bieżnik koła pociągu?

Bieżnik koła to powierzchnia toczna koła pociągu stykająca się z szyną.

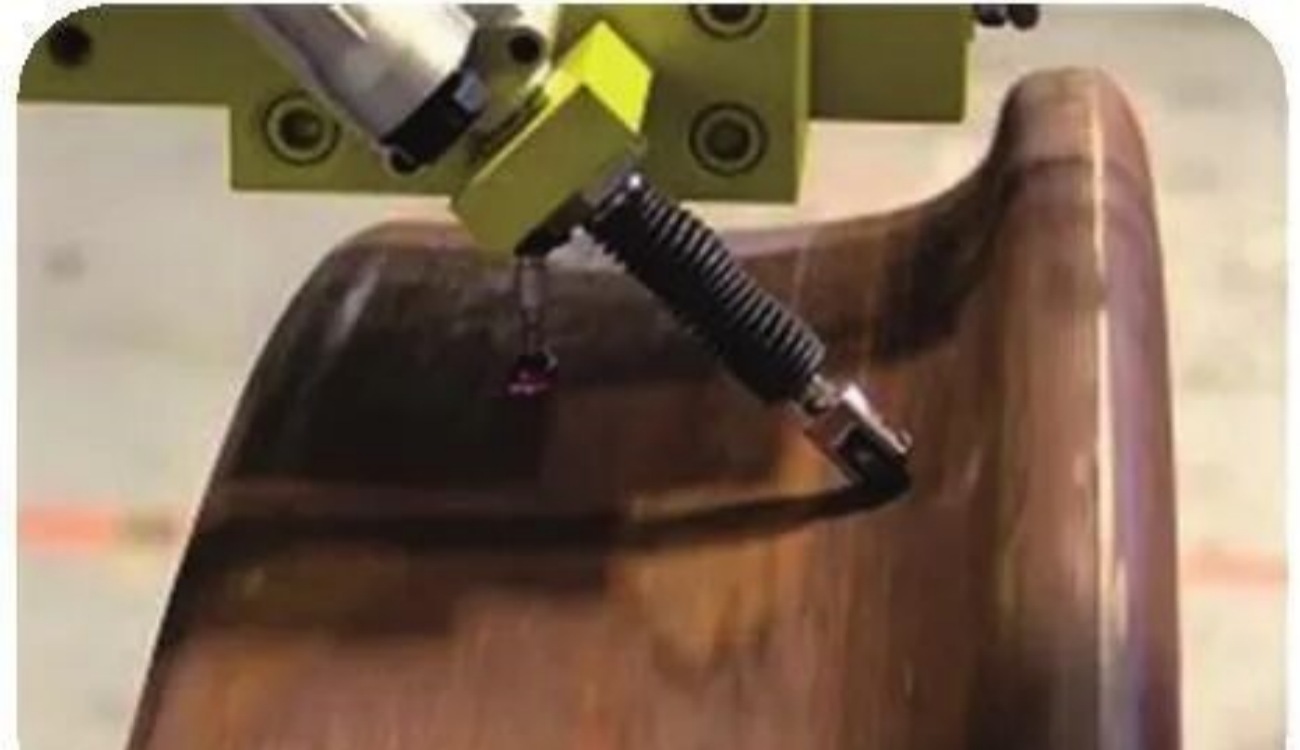

W przeciwieństwie do powierzchni cylindrycznej, koła kolejowe mają stożkowy profil bieżnika. Brzegi kół są umieszczone po wewnętrznej stronie szyn, a powierzchnia bieżnika została zaprojektowana z uwzględnieniem określonych współczynników zbieżności.

Standardowe współczynniki zbieżności bieżnika

Bieżnik stożkowy zazwyczaj obejmuje dwie strefy nachylenia:

· Zwężenie 1:20 (czasami 1:40 w przypadku pociągów dużych prędkości)

Znajduje się w odległości 48–100 mm od kołnierza wewnętrznego.

Jest to główny obszar styku koła z szyną.

· Stożek 1:100

Znajduje się w odległości większej niż 100 mm od kołnierza.

Ta sekcja zapewnia dodatkowe wsparcie w zakresie stabilności.

Geometria o podwójnym stożku odgrywa kluczową rolę w stabilności pojazdu kolejowego.

3. Dlaczego koła pociągu są stożkowe, a nie cylindryczne

Gdyby koła pociągu były cylindryczne, ruch boczny powodowałby niestabilność.

Stożkowy bieżnik umożliwia automatyczne samocentrowanie.

Kiedy zestaw kołowy odsuwa się od linii środkowej toru:

· Zwiększa się promień toczenia na jednym kole.

· Promień toczenia na przeciwległym kole zmniejsza się.

· Siła przywracająca generowana jest w wyniku różnicy promieni toczenia.

Ta zasada geometryczna w naturalny sposób kieruje zestaw kołowy z powrotem na środek szyny.

W rezultacie:

· Zmniejszone zużycie kołnierzy.

· Poprawia się stabilność biegu.

· Zmniejszają się koszty utrzymania.

4. Jak koła pociągu pokonują zakręty bez mechanizmu różnicowego

Koła pociągu są przymocowane do stałej osi, co oznacza, że ​​oba koła obracają się z tą samą prędkością kątową.

Podczas wchodzenia w zakręt:

· Koło zewnętrzne musi pokonać większą odległość.

· Koło wewnętrzne pokonuje krótszą odległość.

Stożkowy profil bieżnika rozwiązuje ten problem mechanicznie.

Ponieważ promienie styku tocznego różnią się:

· Koło zewnętrzne porusza się z większym efektywnym promieniem toczenia.

· Koło wewnętrzne toczy się z mniejszym efektywnym promieniem toczenia.

Ta różnica pozwala pociągom płynnie pokonywać zakręty bez poślizgu i bez konieczności stosowania mechanizmu różnicowego.

Jest to jedna z najbardziej wydajnych konstrukcji mechanicznych w inżynierii kolejowej.

5. Inżynierskie znaczenie geometrii koło-szyna

Konstrukcja bieżnika koła ma bezpośredni wpływ na:

· Bezpieczeństwo negocjacji krzywej

· Stopień zużycia kół i szyn

· Wysoka stabilność operacyjna przy dużych prędkościach

· Komfort jazdy

· Częstotliwość konserwacji

Zoptymalizowana geometria kół kolejowych ma fundamentalne znaczenie w nowoczesnych wagonach towarowych, lokomotywach, systemach metra i pociągach dużych prędkości.
