Konstrukcja kołnierza koła kolejowego i profilu bieżnika: kluczowe czynniki bezpieczeństwa i wydajności

Konstrukcja kołnierza koła kolejowego i profilu bieżnika odgrywa kluczową rolę w zapewnieniu bezpiecznej i wydajnej eksploatacji pociągu. Dobrze dopasowana geometria styku koło-szyna nie tylko zmniejsza zużycie i naprężenia, ale także poprawia ogólną stabilność jazdy i wydajność w pokonywaniu zakrętów.

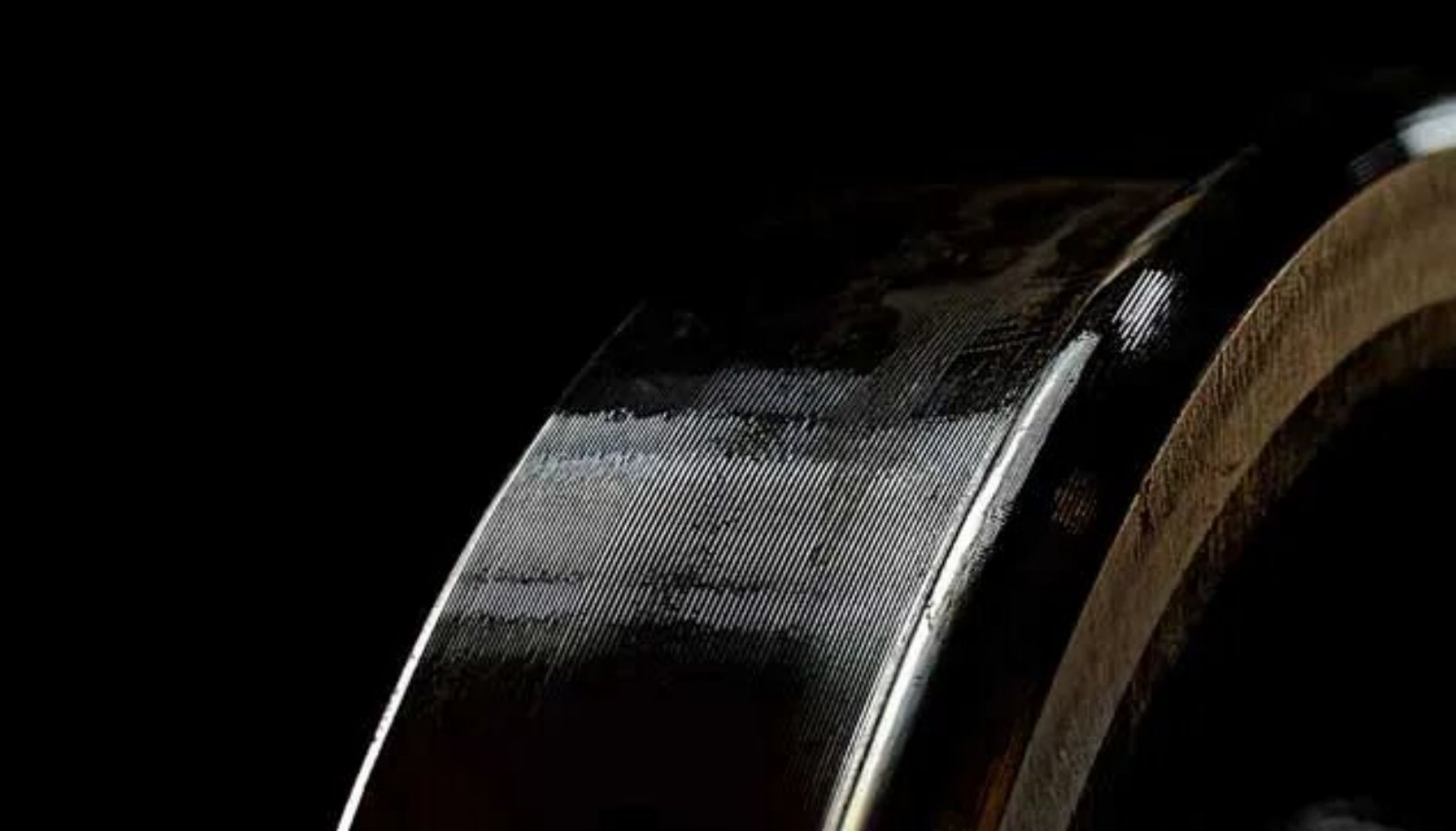

Optymalizacja geometrii kontaktu koło-szyna

Projektując profil bieżnika koła należy zadbać o odpowiednią kompatybilność z kształtem główki szyny. Idealny interfejs koło-szyna może skutecznie zmniejszyć naprężenia stykowe i zminimalizować zużycie, co bezpośrednio przyczynia się do:

· Lepsza wydajność podczas pokonywania zakrętów
· Zmniejszona częstotliwość i koszty konserwacji
· Zwiększona prędkość krytyczna zapewniająca stabilność pociągu

Ponadto nowo zaprojektowany profil bieżnika powinien ściśle odpowiadać zużytemu profilowi ​​w rzeczywistych warunkach eksploatacji. Pomaga to zmniejszyć ilość usuwanego metalu podczas reprofilacji, wydłużając w ten sposób żywotność koła i obniżając koszty konserwacji.

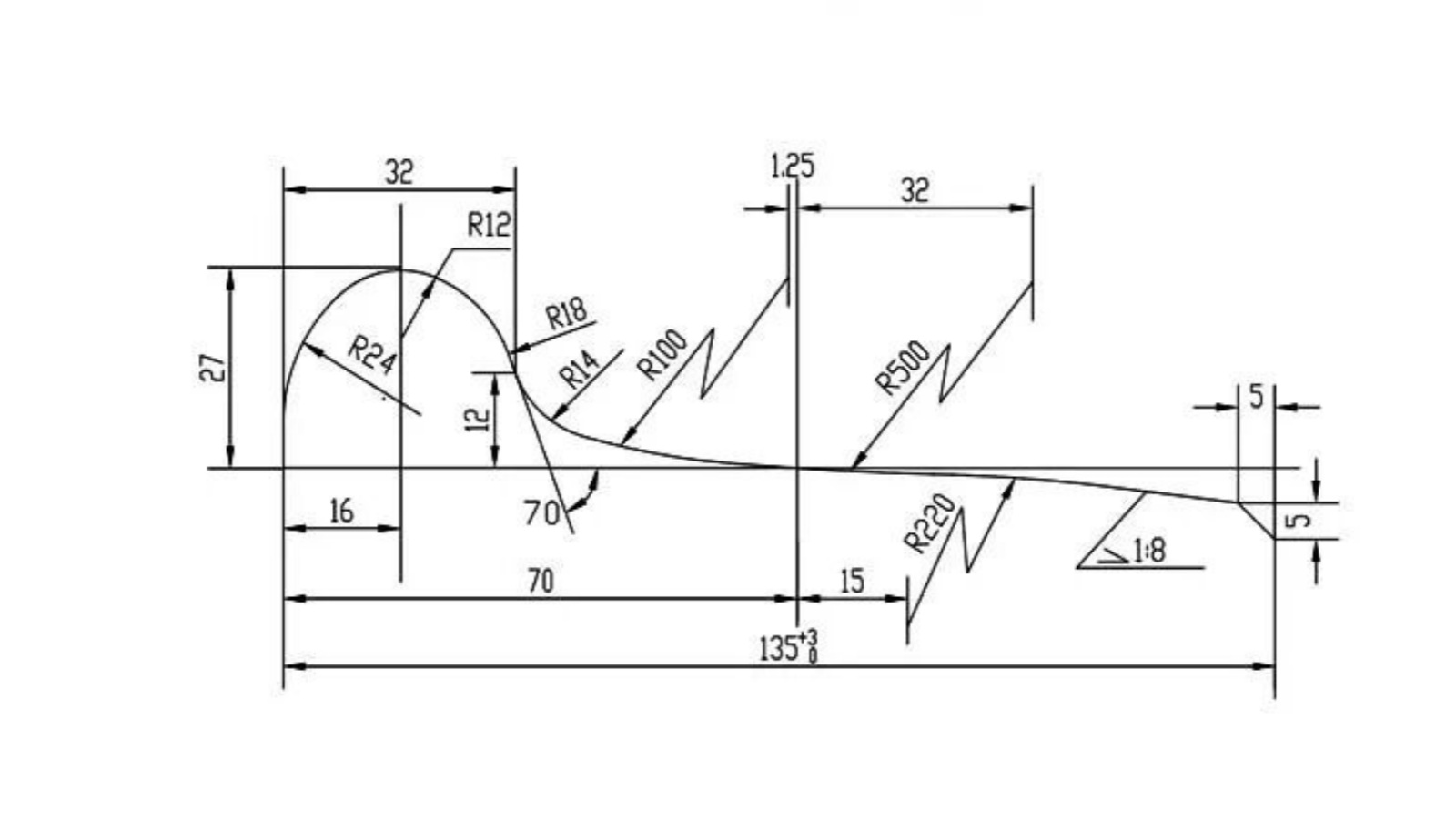

Konstrukcja kołnierza koła i względy bezpieczeństwa

Kołnierz jest kluczowym elementem zabezpieczającym, który zapobiega wykolejeniu. Należy dokładnie kontrolować jego wysokość i geometrię:

· Wysokość kołnierza: zazwyczaj mieści się w zakresie od 26 mm do 30 mm
· Zbyt niska: zwiększa ryzyko wykolejenia
· Zbyt wysoka: może powodować kolizję z elementami szyny, takimi jak śruby z nakładkami lub progi, szczególnie w przypadku znacznego zużycia bieżnika

Aby zapewnić bezpieczny przejazd przez rozjazdy, koła o mniejszych średnicach wymagają zazwyczaj większych wysokości kołnierzy.

Kąt kołnierza jest również istotny. Zewnętrzna powierzchnia kołnierza musi utrzymywać odpowiedni kąt z płaszczyzną poziomą:

· Za mały kąt: większe ryzyko wspinania się koła (wykolejenie przy małych prędkościach)
· Za duży kąt: zwiększa usuwanie obróbki podczas reprofilacji i może powodować kontakt pomiędzy górną częścią kołnierza a szyną w warunkach kąta natarcia

Wpływ stanu toru i prędkości

Profil bieżnika zależy przede wszystkim od stanu toru i prędkości eksploatacyjnej pociągu, a nie od konstrukcji koła. Jeżeli nie ma znaczących zmian w infrastrukturze toru ani prędkości eksploatacyjnej, profil bieżnika zazwyczaj pozostaje niezmieniony – nawet jeśli konstrukcja koła zostanie zmodyfikowana.

W większości przypadków przyjmuje się znormalizowane profile bieżnika, aby zapewnić kompatybilność i niezawodność w różnych systemach kolejowych.

Wniosek

Konstrukcja kołnierza koła kolejowego i profilu bieżnika jest istotnym aspektem bezpieczeństwa i wydajności pociągu. Optymalizując interakcję koło-szyna, kontrolując wymiary kołnierzy i dostosowując konstrukcję bieżnika do rzeczywistych warunków pracy, operatorzy kolejowi mogą znacząco zwiększyć wydajność operacyjną, zmniejszyć zużycie i poprawić ogólne bezpieczeństwo.
